Оснащений професійною фабрикою контролера токарного верстата Cnc. Це провідний 3-х осьовий токарний контролер (токарний контролер) з виробником і постачальником PLC.

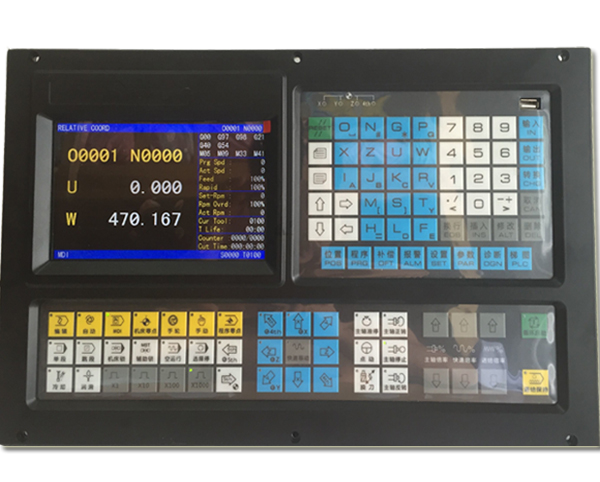

Введення продукту: Контролер токарного верстата з 3-осьовими точками (Поворотний контролер) з ПЛК
ECN3000TL являє собою 3-осьовий токарний контролер (Turning Controller), він застосовує в режимі реального часу багатофункціональну технологію керування та технологію інтерполяції апаратних засобів, а також здатний виконувати контроль точок з точністю до рівня μm і логічного контролю PLC. Це передовий контролер руху з ЧПУ з ПЛК
Контрольна вісь: 3-осьовий токарний контролер (поворотний контролер) з PLC
л Контрольна ось: 3 осі (X, Z, Y)
л Осі інтерполяції: X, Y, Z, лінійна інтерполяція; X, Y і Z три осі лінійної та спіральної інтерполяції, будь-яка дужка з двома осями інтерполяції;
л Контрольна вісь PLC: 3 осі
Функція подачі осі: 3-х осі Контролер токарного верстата (Поворотний контролер) З ПЛК
л Мінімальна одиниця управління: 0.001 мм або 0.0001 мм може бути обрана
л Діапазон команд позиції: ± 99999999 × Мінімальний командний блок
л Швидка швидкість переміщення: коли командний блок 0.001мм, максимальна швидкість 60м / хв; (0.0001 мм, максимальна швидкість 24 м / хв)
л Швидке перевизначення: F0, 25%, 50% та 100%, загальні чотири рівні, коригування в реальному часі;
л Перевищення харчування: всього 16 рівнів: 0 ~ 150%; коригування в режимі реального часу;
л Режим інтерполяції: лінійна, дугова та спіральна інтерполяція та жорстке натискання
л Автоматичний фанер
Функція прискорення та затримки: 3-осьовий токарний контролер (Поворотний контролер) з ПЛК
л Гребля для різання: Прискорення або затримка в лінійному типі / типу індексу або передній / задній
селективний
л Швидкий перехід: прискорення або уповільнення в лінійному типі / типу індексу або в передній / задній частинах є вибірковими
л Натискання: Прискорення або затримка в лінійному типі / типу індексу або передній / задній є вибірковими
л Початкова швидкість, швидкість обробки та час прискорення та затримки встановлюються
параметр
Функція шпинделя: 3-х осі контролера токарного верстата (контролер повороту) з PLC
л Аналоговий напруга 0В ~ 10В вихідний в двох каналах, підтримує управління двома шпинделями
л Шпоночний кодер повертається в один канал, можна встановити роздільну здатність кодувача шпинделя (0 або 100 p / r ~ 5000 p / r)
л Коефіцієнт передачі між датчиком і шпинделем становить: (1 ~ 255): (1 ~ 255)
л Швидкість шпинделя: Вона вказується за допомогою S-коду або сигналу PLC, діапазон швидкості складає 0 об. / Хв. ~ 9999 обертів на хвилину.
л Перевизначення шпинделя: загальний 8 рівнів: 50% ~ 120%, коригування в реальному часі
л Регулювання швидкості постійної поверхні шпинделя
л Натискання циклу / жорстке натискання
Функція інструменту: 3-х осі контролер токарного верстата (Поворотний контролер) з ПЛК
л Компенсація довжини інструменту
л Компенсація радіуса інструмента (тип C)
л Компенсація носіння інструменту
л Інструмент керування життям
Точна компенсація: Контролер токарного верстата 3 (Токарний контролер) з ПЛК
л Компенсація зворотного зв'язку
л Компенсація похибки на висоту у типі пам'яті
Функція PLC: Контролер токарного верстата 3 (Токарний контролер) з ПЛК
л Програма PLC на двох рівнях, максимум 5 000 кроків, цикл оновлення програми 1-го рівня: 8 мс.
л ПЗК програма зв'язку завантажити
л Підтримка ПЛК попередження та ПЛК сигналізація
л Підтримка багатьох PLC-програм (максимум 16), можна вибрати поточну програму PLC
л Базове введення / виводу: введення в 40 балів / вихід на 32 бали
Інтерфейс "людина-машина": 3-х осі Контролер токарного верстата (контролер повороту) з ПЛК
л 7.4 "широкоекранний РК-дисплей, роздільна здатність 234 × 480
л Відображати китайську, англійську, іспанську чи російську тощо
л Відображати в процесі, і це може збільшити і зменшувати в реальному часі, транслювати та прокручувати блокування.
л Годинник у реальному часі
Управління операцією: 3-х осі Контролер токарного верстата (Поворотний контролер) з ПЛК
л Режим роботи: Редагування, автоматичний, MDI, нуль-повернення пристрою, MPG / одиночний крок, ручний та DNC.
л Управління повноваженнями управління багаторазовими рівнями
л Звуковий сигнал
Редагування програми: 3-осьовий токарний контролер (поворотний контролер) з ПЛК
л Місткість програми: 40 млн., 10000 програм (включаючи підпрограми, макропрограми)
л Функція редагування: дослідження програми, блокування / символів, переписування та видалення
л Формат програми: код ISO, підтримка програмування макрокоманд у вигляді речення
л Програма виклику: підтримує макропрограму з параметром, підпрограму вкладені в 4 шари
Функція зв'язку: 3-осьовий токарний контролер (Поворотний контролер) з ПЛК
л RS232: файли частин програми та параметрів тощо можуть передаватися двосторонньо, обробляти DNC в режимі реального часу, підтримувати програму PLC, послідовні порти оновлення системного програмного забезпечення.
л USB: операція з файлами, безпосередня обробка файлів, підтримка PLC-програми, оновлення системного програмного забезпечення на флеш-диску.
Функція безпеки: 3-осьовий токарний контролер (Поворотний контролер) з ПЛК
л Аварійна зупинка
л Ліміт пересування обладнання
л Ліміт подорожей для програмного забезпечення
л Відновлення та відновлення даних
Розміри: 3-осьовий токарний контролер (поворотний контролер) з ПЛК
Код Г / М
код | Функція | код | функція |
G00 | Швидкий перехід (позиціонування) | G50 | Положення координат координат |
G01 | Лінійна інтерполяція | G54-G59 | Встановити координати заготовки |
G02 | За годинниковою стрілкою кругла інтерполяція | G65 | Виклик макросів (без модальних) |
G03 | Циркулярна інтерполяція проти годинникової стрілки | G71 | Осьовий черговий цикл |
G04 | Пауза / орієнтація | G72 | Радіальний цикл обробки |
G17 | Вибір літака | G73 | Закритий цикл різання |
G18 | Вибір літака | G70 | Оздоблення циклу різання |
G19 | Вибір літака | G74 | Осьовий канавковий цикл |
G10 | Введення даних доступно | G75 | Радіальний цикл обробки |
G11 | Введення даних скасовується | G76 | Різка кільцевої різьби |
G20 | Дюймова одиниця | G80 | Жорсткий статус натискання скасовується |
G21 | Метричний ввід | G84 | Осьовий жорсткий натиск |
G28 | Повернутися до домашньої позиції | G88 | Радіальний жорсткий виклик |
G30 | Повернутися на машину 2,3,4 ref.point | G90 | Осьовий цикл різання |
G31 | Пропустити функцію | G92 | Циклі різьблення |
G32 | Постійна висота різьблення | G94 | Радіальний цикл різання |
G33 | Z осі виклику циклу | G96 | Постійна швидкість різання |
G34 | Перехідна висота різьблення | G97 | Постійна швидкість різання скасовує |
G40 | Скасувати компенсацію радіуса носа інструменту | G98 | Потік за хвилину |
G41 | Ліва інструмент компенсації радіуса носа | G99 | Потік на оборону |
G42 | Правий інструмент компенсації радіуса носа |
Сервіс продукту: 3-осьовий токарний контролер (Поворотний контролер) з ПЛК
ECON забезпечує технічне обслуговування від початку до кінця, і буде пропонувати річну гарантію. Будь-яка проблема, можна відправити електронне повідомлення нашим технічним інженерам і продажам, або безпосередньо спілкуватися на нашому сайті.
Оплата та доставка: Контролер токарного верстата 3-х осевих (контролер повороту) з ПЛК
ECON підтримує T / T, Paypal, Western Union для оплати. Ми можемо організувати кур'єрську, повітряну та морську доставку, у нас є професійна команда, що займається питаннями логістики.
